Grundlagen der Wellenausbreitung

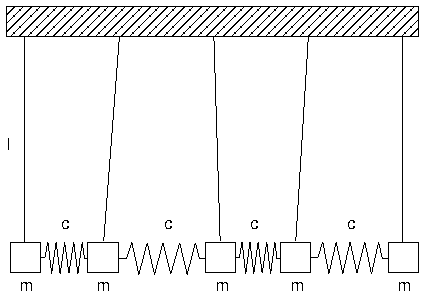

- Schwingende Kette:
- viele schwach gekoppelte Schwinger in einer Reihe
- Anfangsbedingung: 1. Masse ausgelenkt, alle anderen
in Ruheposition
- Bewegung: Energie wird an 2. Masse übergeben, dann
an dritte usw.
- Welle:
- Ausbreitung einer Schwingung in einem System
gekoppelter Schwinger
- Verzögerung der Weitergabe ergibt Ausbreitungsgeschwindigkeit
c
- transportiert Energie, keine Materie
- Welle im kontinuierlichen Medium:
- als Grenzfall ganz vieler sehr kleiner
Schwinger
- Beispiele
- Wellen auf einer Wasseroberfläche
- Dichtewellen in Gasen und Flüssigkeiten
- Scherungswellen in Festkörpern
- auch ganz ohne Medium, z.B. elektromagnetische
Wellen
- Longitudinalwelle:
- Schwingungen parallel zur Ausbreitungsrichtung

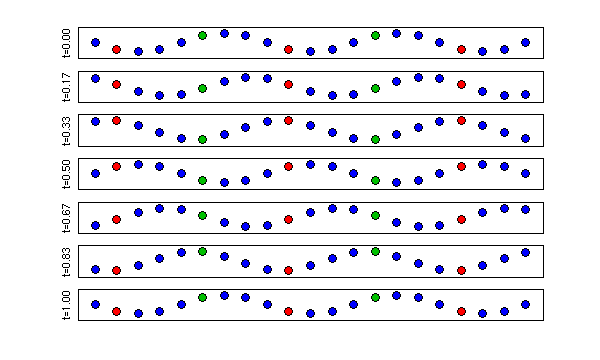

- zeitliche Entwicklung:
- Beispiele:
- Gummiband bei Auslenkung längs Band
- Schallwellen in Gasen und Flüssigkeiten
- Transversalwelle:
- Schwingungen senkrecht zur Ausbreitungrichtung
- zeitliche Entwicklung:
- Beispiele:
- elastisches Seil bei Auslenkung senkrecht zum
Seil
- Oberflächenwellen (etwa auf Wasser)
- Biegewellen
- elektromagnetische Wellen
- Polarisation bei Transversalwellen:
- Orientierung der Schwingungsrichtung in Ebene
senkrecht zur Ausbreitungsrichtung

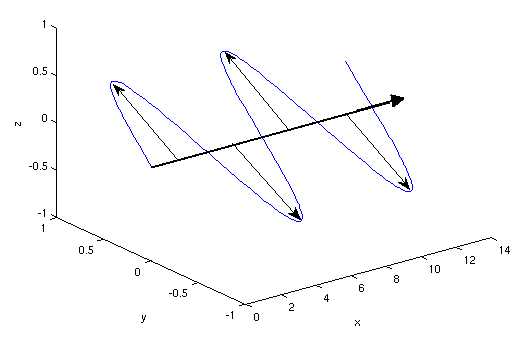

- Richtung konstant längs der Welle (lineare Polarisation)

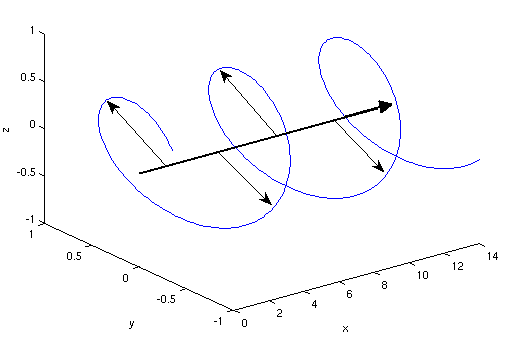

- Richtung dreht sich regelmäßig längs der
Welle (zirkulare Polarisation)

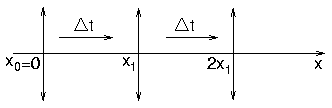

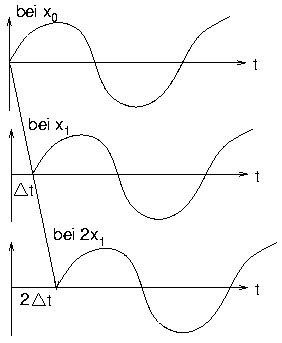

- Beschreibung einer Welle an verschiedenen Orten:
- betrachten drei Punkte längs der Welle
- am Ort x0 = 0 Schwingung gegeben durch
Funktion mit Periode T, z.B.
- am Ort x1 gleiche Funktion, aber zeitverzögert:
- Φ(x=x1, t) = A cos (ω (t -
Δt))
- am Ort 2x1 ebenso, aber noch mehr zeitverzögert
- Φ(x=2x1, t) = A cos (ω (t
- 2Δt))
- im Bild:
- Zeitverzögerung Δt proportional zum Abstand
Δx:
- Δx = c Δt
- Proportionalitätsfaktor c: Ausbreitungsgeschwindigkeit
- Schwingungsfunktion am beliebigen Ort x:
- beschreibt alle Schwingungen an allen Orten
(Wellenfunktion)
- Beschreibung einer Welle im ganzen Raum:

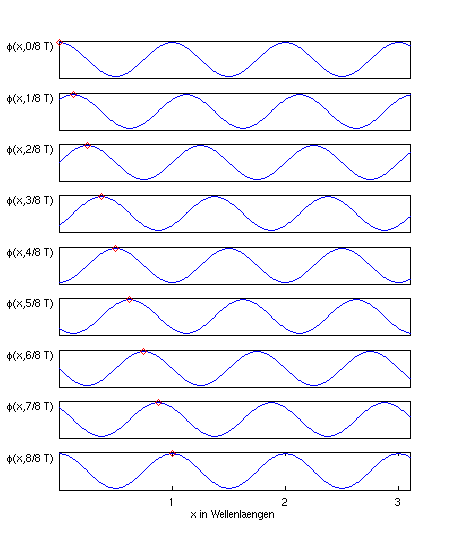

- räumliches Abbild der Schwingungsfunktion:
- wiederholt sich nach der Schwingungsdauer T
- wiederholt sich nach der Länge c T
- Wiederholungslänge im Raum (Wellenlänge)
- ausgedrückt mit der Schwingungsfrequenz f = 1/T:
- analog auch für nicht-harmonische Schwingungsformen
- Ausbreitung in mehreren Dimensionen:
- von einem Punkt ausgehend

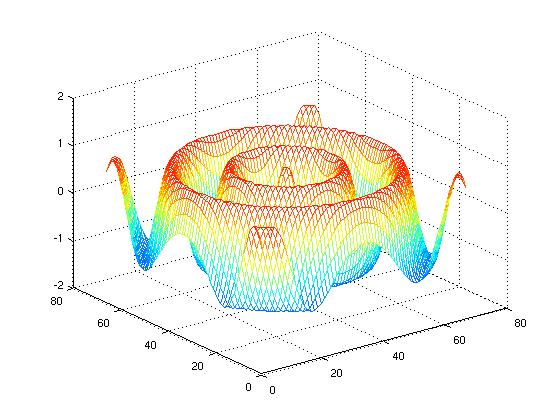

- auf einer Oberfläche: Kreiswellen
- im Raum: Kugelwellen
- ebene Wellen
- an jeder Stelle gleiche
Ausbreitungsrichtung
- von einer flächenartigen Quelle ausgehend
- als Näherung für Kugelwellen bei großem
Abstand zur Quelle (z.B. Sonne)
- graphische Darstellung durch Verbinden von Punkten
gleicher Schwingungsphase (Wellenfronten),
z.B. alle im Maximum
