Stehende Wellen
-
Überlagerung zweier Wellen entgegengesetzter Laufrichtung:
-
Simulation:
-
gleiche Amplitude und Frequenz, unterschiedliche Phase
-

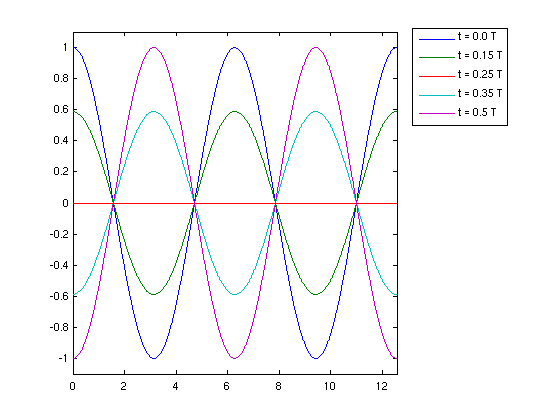

Summe nach dem Additionstheorem:
-
im Bild:
- Schwingungsknoten im Anstand λ/2: keine
Bewegung
- Schwingungsbäuche im Abstand λ/2:
Vollausschlag
- kein Energietransport
-
Reflexion am Ende
- rücklaufende Welle z.B. durch Reflexion an einem
Ende
-
Simulation:
-

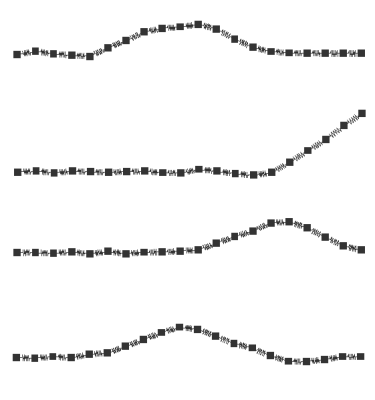

am losen Ende: Welle wird reflektiert
-

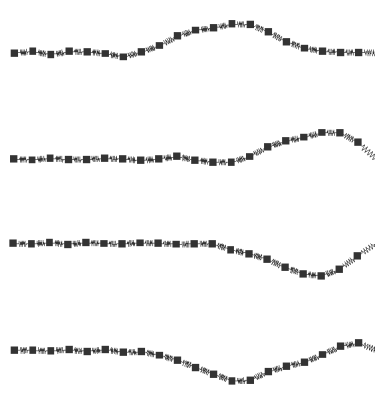

am festen Ende: Welle wird mit Phasensprung π reflektiert
- letzte Masse wird von zwei Federn
zurückgetrieben
- → schwingt nach unten durch
-
Stehende Wellen auf einer Saite
- Saite mit Querschnittsfläche A und Länge l an
beiden Enden eingespannt durch Spannkraft F
-
Wellenausbreitungsgeschwindigkeit auf der Saite
-
Simulation:
-
geeignete Anregung → stehende Wellen
-

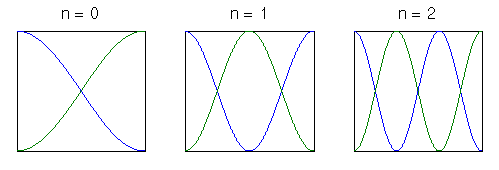

Schwingungsknoten an beiden Enden →
- l = (n+1) λ/2 n = 0,
1, 2 ...
- ⇒ f = c/λ = (n+1) c/(2
l)
- Grundschwingung f0 = c/(2 l)
- n-te Oberschwingung fn = (n+1)
f0
-
Stehende Wellen in einer Luftsäule
- Dichteschwingungen (Schallwellen)
- an einem Ende angeregt →
Schwingungsbauch
-
am anderen Ende offen oder geschlossen (gedackte Pfeife)
-
Simulation:
-

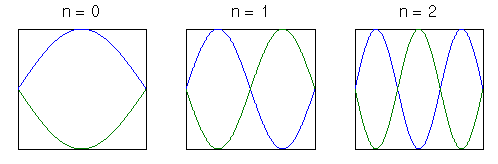

Eigenschwingungen der offenen Pfeife der Länge l:
- Bauch an beiden Enden →
- l = (n+1) λ/2 n = 0,
1, 2 ...
- ⇒ f = (n+1) c/(2 l)
-

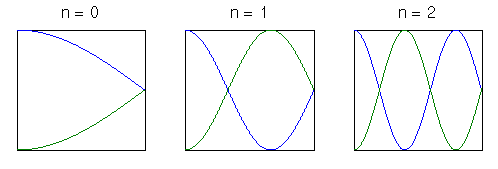

Eigenschwingungen der gedackten Pfeife der Länge l:
- Bauch an einem Ende, Knoten am anderen
→
- l = n λ/2 + λ/4
n = 0, 1, 2, ...
- ⇒ f = (2n + 1) c/(4 l)
-
gedackte Pfeife:
- halbe Frequenz (eine Oktave tiefer)
- nur ungerade Obertöne → spezifischer
Klang
-
Aufgaben:
