Beugung
-
Kugelwellen:
-
Wellenfunktion im Abstand r vom Erreger:
- Wellenfronten sind Kreise
- Amplitude nimmt mit dem Abstand ab
-
Simulation:
-
Überlegung:
- alle Punkte einer Wellenfront schwingen in
Phase
- haben gleiche Frequenz wie der Erreger der
Welle
- können zusammen als Erreger der
weitergehenden Wellenfronten angesehen werden
-
Huygenssches Prinzip:
-
jeder Punkt einer Wellenfront kann als Erreger einer
Elementarwelle (Kugelwelle) aufgefasst werden.
- Wellenfront zu einem späteren Zeitpunkt ist
Einhüllende aller Elementarwellen
-

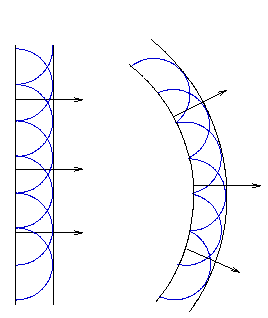

Beispiel:
-
Simulation:
-

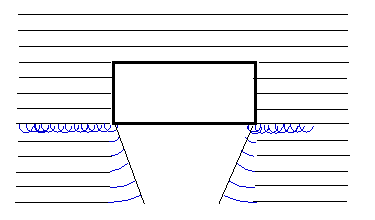

Beugung am Hindernis:
- ebene Wellenfront fällt auf Hindernis
-
Ausbreitung nach Huygens-Prinzip
- Welle auch im Schatten!
-
Simulation:
-
Doppelspalt:
- Welle fällt auf Blende mit zwei (sehr
dünnen) Löchern
- Feld dahinter Überlagerung zweier
Elementarwellen
-

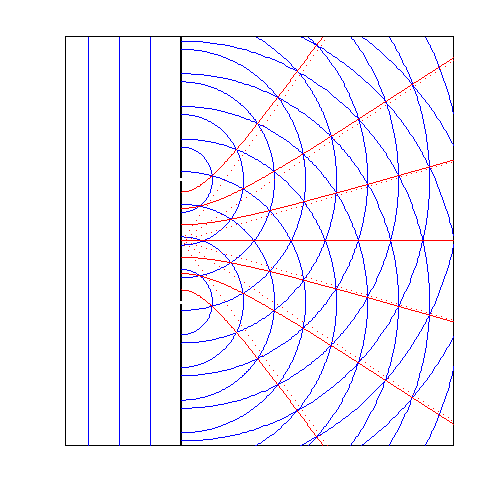

Rechnung mit zwei Kugelwellen ergibt:
- rote Hyperbeln: Linien mit konstruktiver
Interferenz
-
Simulation:
-
Näherungsbetrachtung für großen Beobachtungsabstand:
-
Beobachtung im Winkel α
- Gangunterschied Δx = d sin α
-
Helligkeitsmaxima bei konstruktiver Interferenz
- Δx = n λ n =
0, 1, 2,....
- ⇒ sin αn = n
λ/d
- immer ein Maximum bei α = 0
-
Anzahl der Maxima beschränkt:
-
Aufgaben:
