Fixpunkte und Attraktoren

• Pendel ohne Antrieb:
  • betrachten Fadenpendel mit Reibung
    •
  • Fixpunkte (Ruhelagen) bei = 0 und φ = 0 oder φ = ± π

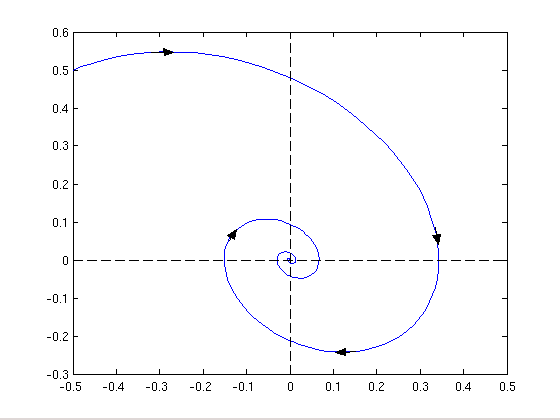

  • Verhalten bei = 0, φ = 0 (für λ < 2)

    • stabiler anziehender Fixpunkt

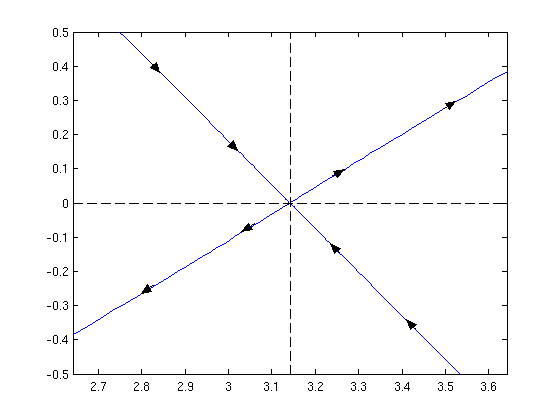

  • Verhalten bei = 0, φ = π

    • Anziehung in einer Richtung
    • Abstoßung in der anderen Richtung

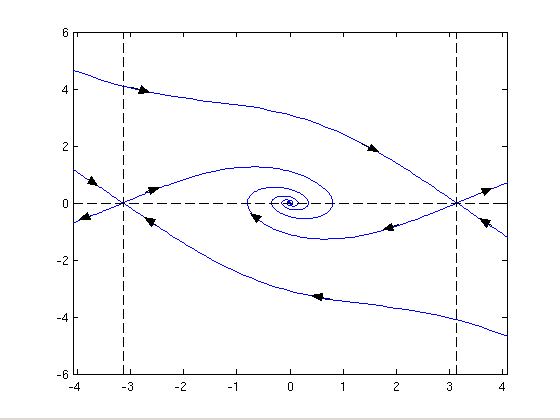

  • Gesamtbild des Phasenraums

• Pendel mit Antrieb:
  • gegeben durch Gleichung
    •

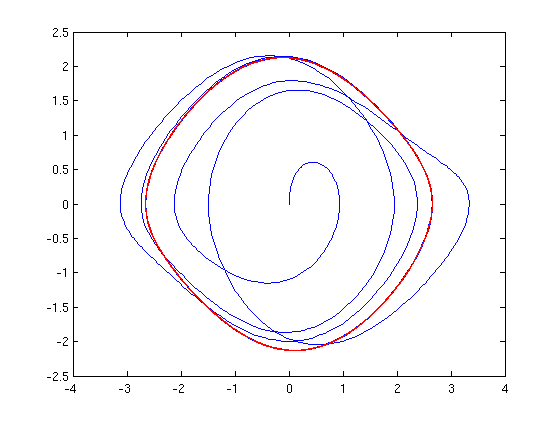

  • kleine Anregung (A = 1.0)

    • Attraktor rot markiert
    • vorhersagbar: alle Anfangspunkte landen da

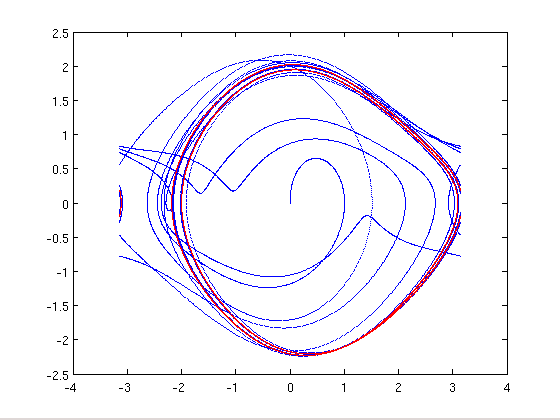

  • mittlere Anregung (A = 1.07)

    • doppelter Grenzzyklus
    • immer noch vorhersagbar: Bewegung landet auf Attraktor

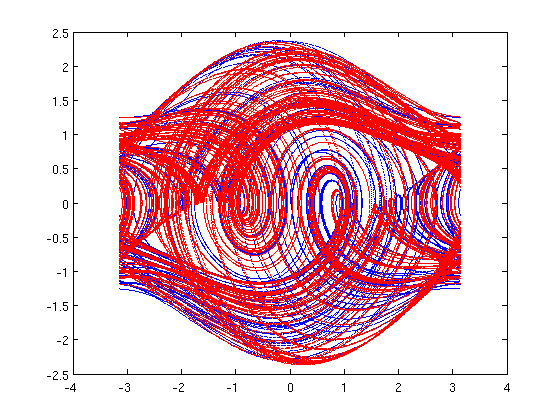

  • starke Anregung (A = 1.22)

    • merkwürdiger Attraktor
    • Anregung mischt anziehende und abstoßende Teile durcheinander
    • Konsequenz für Vorhersagbarkeit?
