Die zweidimensionale Schwingerkette

• Zwei gekoppelte Schwinger mit viskoser Dämpfung:

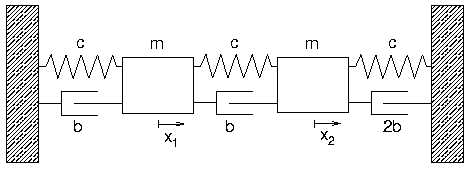

  • Standardbeispiel mit Dämpfern

  • Bewegungsgleichungen
    •
  • in Matrixform
    •
  • mit
    •
  • Ansatz
    •
  • ergibt
    •
  • Vereinfachung durch Einführung dimensionsloser Größen
    •
  • liefert
    •
  • nichttriviale Lösungen für verschwindende Determinante →
    •
• Lösungen des charakteristischen Polynoms:
  • allgemein
    • vier Lösungen (u.U. nicht alle verschieden)
    • reell oder paarweise konjugiert komplex

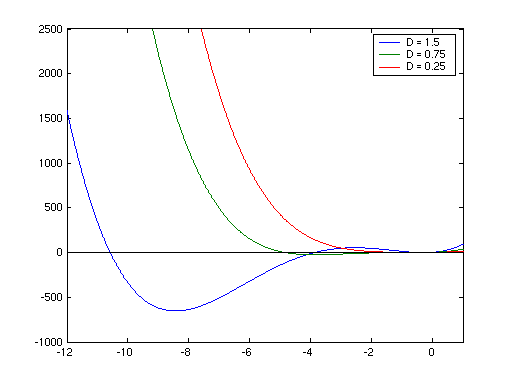

  • Veranschaulichung

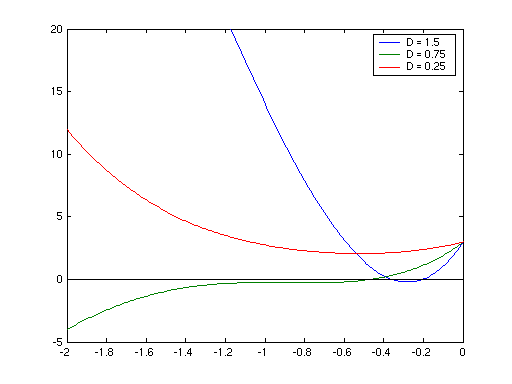

  • Ausschnittsvergrößerung

  • große Dämpfung (D = 1.5)
    • vier negative Lösungen
    • Kriechfall für beide Eigenfunktionen
  • mittlere Dämpfung (D = 0.75)
    • zwei negative Lösungen
    • → Kriechen in einer Eigenfunktion
    • ein Paar konjugiert komplex mit negativem Realteil
    • → eine gedämpfte Schwingung
  • kleine Dämpfung (D = 0.25)
    • keine reellen Lösungen
    • zwei Paare konjugiert komplex mit negativem Realteil
    • → beide Eigenfunktionen sind gedämpfte Schwingungen
  • betrachten i.f. nur noch kleine Dämpfung (D = 0.25) mit Lösung

    • η_1,2 = -0.3792 ± j 0.9453
    • η_3,4 = -0.8708 ± j 1.4606
    sortieren nach (positivem) Imaginärteil
• Bedeutung der komplexen Lösung:
  • betrachten η₁ = -0.3792 + 0.9453 j →
    • λ = η₁ ω₀ = -0.3792 ω₀ + 0.9453 j ω₀
  • Einsetzen in Ansatz →
    •
  • gedämpfte Schwingung mit Frequenz 0.9453 ω₀ und Dämpfung δ = 0.3792 ω₀
  • konjugiert komplexe Lösung η₂ liefert gleiche Schwingung
• Eigenfunktionen bei schwacher Dämpfung D = 0.25:
  • Einsetzen von η₁ in das homogene Gleichungssystem liefert den 1. Eigenvektor
    •
  • Eigenschwingung damit insgesamt
    •
  • Umschreiben von _1,2 in Polardarstellung
    •
  • Damit wird aus x_1,2(t)
    •
  • Der Realteil von x₁(t) liefert dann folgende relle Lösung
    •
  • Analog erhält man für den 2. Eigenvektor
    •
  • Daher lautet die 2. Eigenschwingung
    •
• Interpretation:

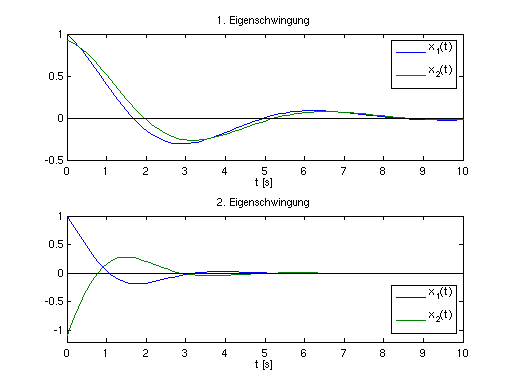

  • Eigenschwingungen im Bild (mit ω₀ = 1/s)
    •
  • beide Massen beschreiben eine gedämpfte Schwingung jeweils mit gleicher Frequenz und gleichem Abklingfaktor
  • ihre Amplituden entsprechen etwa den ungedämpften Bewegungen, aber ihre Schwingungen sind gegeneinander phasenverschoben
