Einfacher Kreisprozess

• thermodynamische Maschinen:
  • arbeiten kontinuierlich
  • geschlossenes System: nach gewünschter Prozessführung muss System möglichst geschickt wieder in den Ausgangszustand gebracht werden
  • offenes System: Arbeitsstoff (Wasser, Dampf, etc.) wird in den Ausgangszustand gebracht und dem System wieder zugeführt (Stoff-Kreislauf)

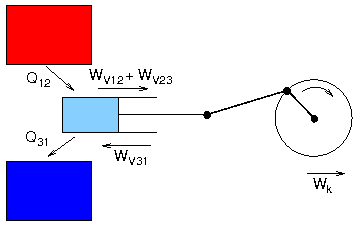

• Beispiel-Maschine:
  • geschlossenes System:

  • arbeitet in drei Schritten:
    1. System wird erwärmt und dehnt sich isobar aus
    2. System wird thermisch isoliert, dehnt sich adiabatisch aus, bis die Anfangstemperatur erreicht ist
    3. System wird isotherm komprimiert bis zum Ausgangsvolumen

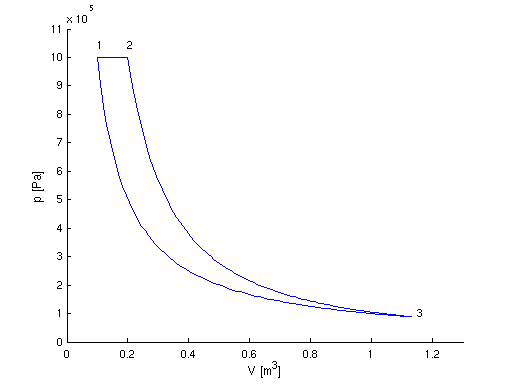

  • im p-V-Diagramm:

  • Nettoeffekt:
    • Wärme fliesst vom Heiz- zum Kühlsystem
    • Kurbelwelle dreht sich
  • verwandelt Wärme in mechanische Arbeit
