Arbeit beim reversiblen Kreisprozess
-
Beispielprozess Kolbenmaschine:
-

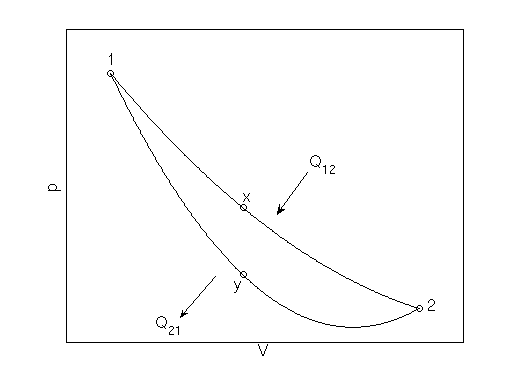

im p-V-Diagramm
-
Weg 1-x-2:
- Gas expandiert
- gibt Volumenänderungsarbeit WV12
< 0 an Energiespeicher ab (z.B. Kurbelwelle oder Feder)
- nimmt Wärme Q12 auf
-
Weg 2-y-1:
- Gas wird verdichtet
- nimmt Volumenänderungsarbeit WV21
> 0 vom Energiespeicher auf
- gibt dabei Wärme Q21 ab
-
Arbeit Wk des Kreisprozesses:
- Summe aller zu- und abgeführten
Volumenänderungsarbeiten
-

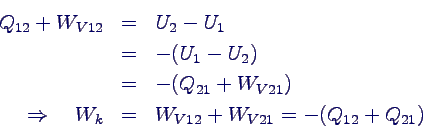

wegen 1. Hauptsatz:
-
allgemein:
-

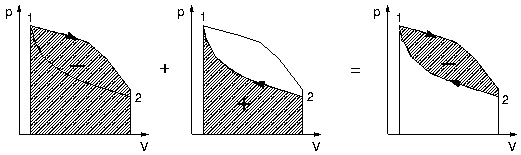

Wk im p-V-Diagramm:
-
WV ist gegeben durch Fläche unter der p-V-Kurve,
daher:
- -Wk ist die im p-V-Diagramm vom
Kreisprozess umschlossene Fläche
-
rechtslaufender Kreisprozess:
- Wk < 0, Σ Q > 0
- Gesamteffekt: Wärme wird aufgenommen und
Volumenarbeit abgegeben
- Wärmekraftanlage
- Wärmezufuhr (etwa bei x) bei höherer Temperatur
als Wärmeabfuhr (bei y)
-
linkslaufender Kreisprozess:
- Wk > 0, Σ Q < 0
- Gesamteffekt: Volumenarbeit wird hineingesteckt
und Wärme abgegeben
- Wärmepumpe oder Kältemaschine
- Wärmezufuhr (etwa bei y) bei niedrigerer
Temperatur als Wärmeabfuhr (bei x)
-

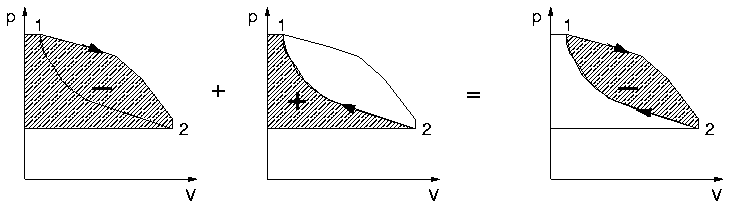

Technische Arbeit im Kreisprozess:
-
gegeben durch Fläche V(p):
- Wk ist auch die Summe der technischen
Arbeiten beim offenen System
