Lösung von Aufgabe 18
- Wk bei gegebenem V2:
- Am schnellsten bestimmt man Wk aus der für
den Carnot-Prozess hergeleiteten Beziehung
- Mit den gegebenen Werten erhält man aus der Isothermen
1 → 2
- Wegen der Isothermen 1 → 2 ist
T1 = T2. Die Adiabate 2→ 3 liefert daher
- also insgesamt
- maximales -Wk:
- Setzt man die Beziehungen aus a. mit beliebigem V2
an, erhält man
- Mit den gegebenen Werten für V1, V3,
p1 und κ ist das eine Funktion von V2, die

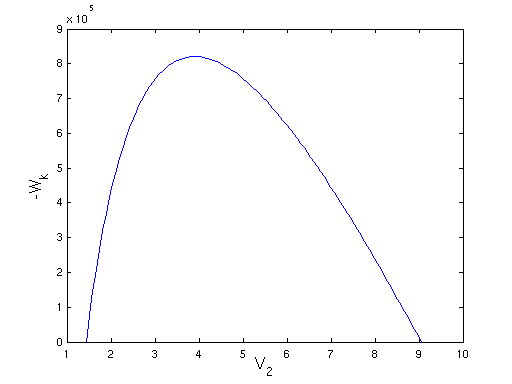

man - z. B. mit Matlab - leicht graphisch darstellen kann:
- Der Plot zeigt ein eindeutiges Maximum zwischen V1
und V3, der Wert lässt sich näherungsweise ablesen
zu
- Zur genauen Bestimmung sucht man das Extremum der Funktion
Wk(V2), indem man die Nullstelle seiner 1. Ableitung
bestimmt. Zunächst berechnet man
- Mit Hilfe der fzero-Funktion
von Matlab und einem Startwert von z. B. (V1 + V3)/2
erhält man dann die Nullstelle bei
- Einsetzen in die obige Formel für Wk liefert
