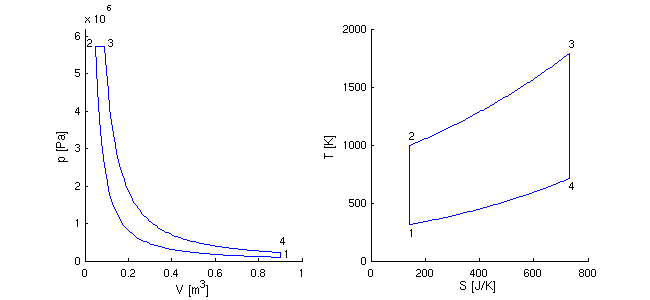

Diesel-Prozess

• Kreisprozess:
  • Verbrennung des eingespritzten Kraftstoffs durch Selbstentzündung
  • Wärmezufuhr geschieht langsamer als beim Otto-Prozess
  • näherungsweise isobar (Gleichdruckprozess)
    •
  • zusätzliche Kenngröße Einspritzverhältnis
    • φ := V₃ / V₂
• Berechnung des thermischen Wirkungsgrads:
  • Wärmemengen

    • Q41	= m cV (T1 - T4)
      Q23	= m cp (T3 - T2)
      	= m κ cV (T3 - T2)

  • Wirkungsgrad für konstantes c_V
    •
  • Isobare 2 → 3
    • T₃ / T₂ = V₃ /V₂ = φ
    • →   T₃ = φ T₂

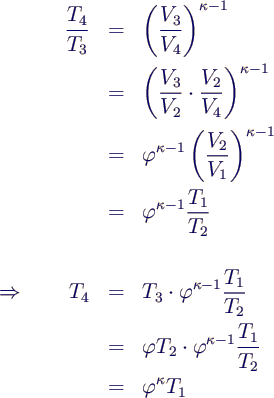

  • Isentropen 3 → 4 und 1 → 2
    •
  • Einsetzen von T₃ und T₄ in η_th
    •

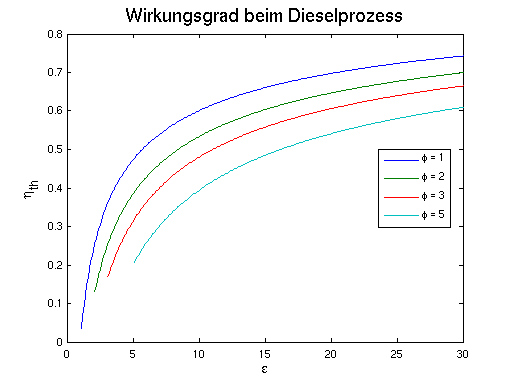

  • Wirkungsgrad steigt mit zunehmendem ε und abnehmendem φ
    •
    • typische Werte ε = 19 ... 23
• Aufgaben:
  • Aufgabe 9
  • Aufgabe 10
