3. Beispiel: Weiterleiten von Signalen

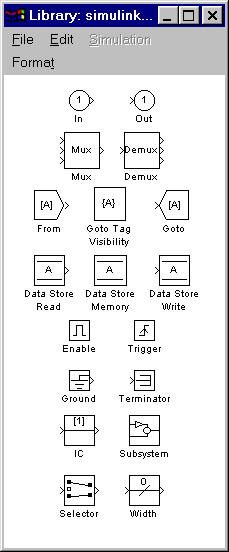

Mit einem Doppelklick auf das "Connections"-Icon erhält man eine Auswahl an recht verschiedenartigen Standard-Blöcken, von denen hier nur der Multiplexer- und Demultiplexer-Block benötigt werden.

Der Multiplexer-Block erlaubt es, mehrere Signalleitungen zu einer einzigen Leitung zusammenzufassen, die alle Signale in Form eines entsprechend großen Vektors weitertransportiert. Der Demulitplexer zerlegt eine solche "Vektor-Leitung" wieder in ihre Einzelkomponenten.

Vektorleitungen dienen nicht nur der übersichtlichen Zusammenfassung mehrerer Leitungen, sondern sie können von vielen Blöcken auch direkt ausgewertet werden. Z.B. addiert der Summationsblock aus der "Linear"-Bibliothek wahlweise eine Menge von Einzelsignalen oder ein einziges Vektorsignal zu einer einzigen (nicht-vektoriellen) Gesamtsumme.

Wird das Oszilloskop an eine Vektorleitung angeschlossen, zeigt es alle Einzelsignale gleichzeitig jeweils in einer anderen Farbe an.
