Simulink im Batch

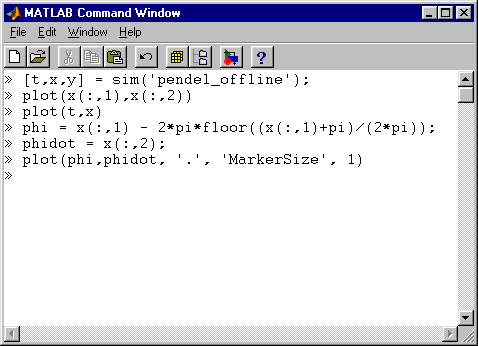

Mit einfachen Matlab-Befehlen kann nun der Vektor phi berechnet werden, der die auf - ... reduzierten Winkelwerte enthält. Zur Übersichtlichkeit wird für die Zeitableitungen noch die Größe phidot eingeführt.

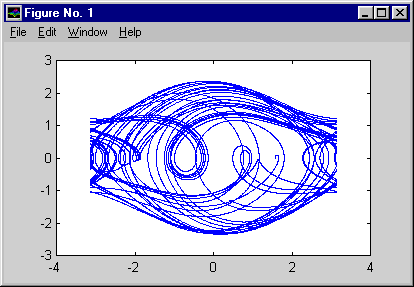

Ein einfacher xy-Plot würde wie im XY-Oszilloskop wieder zu störenden horizontalen Linien führen. Der Matlab-Plot-Befehl ist aber flexibler und erlaubt insbesondere, statt Linienzüge einfach Punkte einer bestimmten Größe zu setzen. Damit ergibt sich ein übersichtlicheres Phasendiagramm.
