Eigenschaften von Feldern
- Feld:
- Zuordnung von Werten einer physikalischen Größe zu
jedem Punkt des Raums
- zeitlich konstant (stationär) oder zeitabhängig
- skalar (Skalarfeld),
vektoriell (Vektorfeld) oder höherer Ordnung
(Tensorfeld)
- makroskopisch oder mikroskopisch
- Skalare Felder:
- Beispiele
- Temperaturverteilung in einem Körper oder
Raumvolumen
- Druckverteilung in einer Flüssigkeit
- Dichte in einem inhomogenen Medium
- graphische Darstellung (vor allem bei 2d-Feldern)
- Werte durch Farbcodes
- Höhenlinien
- 3d-Darstellung (Wert als Höhe)
- Vektorfelder:
- an jede Raumpunkt wird ein Vektor "angeheftet"
- Länge der Vektoren → zugehöriges
Skalarfeld
- Beispiele
- Geschwindigkeitsfeld in einer Strömung
- elektrisches Feld um eine Ladungsverteilung
- Energiestromdichte einer Schallwelle
- graphische Darstellung
- geschickte Auswahl von Vektorpfeilen
- Feldlinien
- Elektrische Leitfähigkeit in einem anisotropen
Festkörper:
- elektrischer Widerstand R: bei angelegter Spannung U
fließt Strom I gemäß Ohmschen Gesetz
- Widerstand eines Festkörpers in einer Richtung
abhängig von
- Querschnittsfläche A
- Länge L
- spezifische Leitfähigkeit κ
(Stoffeigenschaft)
![Formel](../images/formel67.gif)
- elektrische Stromdichte
- j = Stromstärke/Querschnittsfläche = I/A
- Richtung des Stromflusses (senkrecht zu A)
- elektrische Feldstärke
- Zusammenhang mit Spannung am Widerstand der
Länge L (homogener Körper)
- E = U/L
- Richtung des Widerstands (parallel zu L)
- Ohmsches Gesetz damit für jeden Punkt
des Festkörpers
- anisotroper Körper (z.B. Flüssigkeitskristall)
- κ je nach Richtung verschieden
- beschrieben durch Matrix
![kappa](../images/kappab.gif)
- Ohmsches Gesetz damit Vektor = Matrix x
Vektor
- inhomogener anisotroper Festkörper
hängt von
ab
- Beispiel für Tensorfeld

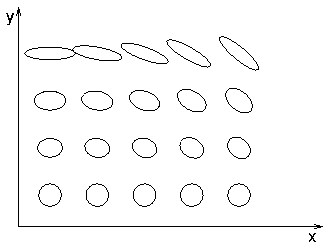

- Veranschaulichung durch Ellipsen
- Aufgaben:
