Matrizen

• Grundfunktionen:
  • rechteckiges Zahlenschema, eingeben mit

    • >> a = [1 2 3; 4 5 6; 7 8 9; 10 11 12]

      a =

           1     2     3
           4     5     6
           7     8     9
          10    11    12


  • elementweise Funktionen wie bei Vektoren
  • erster Index ist Zeilenindex

    • >> a(2,3)

      ans =

           6


  • Auswahlfunktionen wie bei Vektoren

    • >> a(3:4, 2:3)

      ans =

           8     9
          11    12


  • Auswahl ganzer Zeilen oder Spalten mit :

    • >> a(3,:)

      ans =

           7     8     9

      >> a(:,2)

      ans =

           2
           5
           8
          11


  • Multiplikation von Matrizen untereinander und mit Vektoren

    • >> a = [1 2 3; 4 5 6; 7 8 9];
      >> b = [0 1 2; -1 0 1; -2 -1 0];
      >> v = [2 0 -1]'

      v =

           2
           0
          -1

      >> a*v

      ans =

          -1
           2
           5

      >> a*b

      ans =

          -8    -2     4
         -17    -2    13
         -26    -2    22


  • Vektorfunktionen auf Matrizen liefern Vektoren

    • >> sum(a)

      ans =

          12    15    18


• Einige Matrixfunktionen:
  • Transposition

    • >> a'

      ans =

           1     4     7
           2     5     8
           3     6     9


  • Matrizen aus Nullen oder aus Einsen

    • >> zeros(2,2)

      ans =

           0     0
           0     0

      >> ones(2,2)

      ans =

           1     1
           1     1


  • Matrizen aus Zufallszahlen zwischen 0 und 1

    • >> rand(3,3)

      ans =

          0.7680    0.7889    0.2140
          0.9708    0.4387    0.6435
          0.9901    0.4983    0.3200


• Ein- und Ausgabe:
  • alle aktuellen Variablen abspeichern (in Datei matlab.mat)
    • save
  • wieder einladen mit
    • load
  • abspeichern der Matrix a in ASCII-Format in Datei juhu.dat
    • save("juhu.dat", "a", "-ascii")
  • einladen
    • load("juhu.dat")
    • liefert Ergebnis in Matrix juhu
  • ASCII-Datei für load darf nur eine Matrix enthalten, sonst andere Dateifunktionen verwenden
• Darstellung von Matrizen:
  • Demo-Matrix aus demo1.dat laden
    • demo1 = load("demo1.dat")

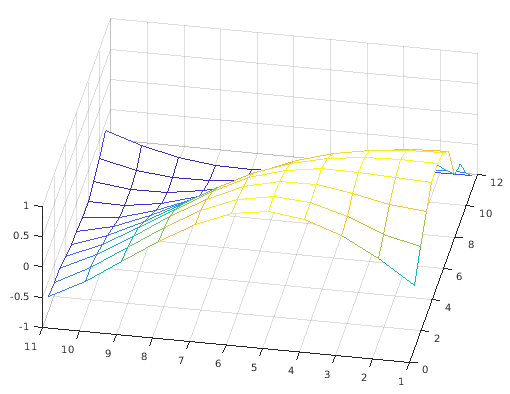

  • Darstellung als 3d-Gitter
    • mesh(demo1)

    • Änderung der Ansicht durch Lupen- und Drehfunktionen

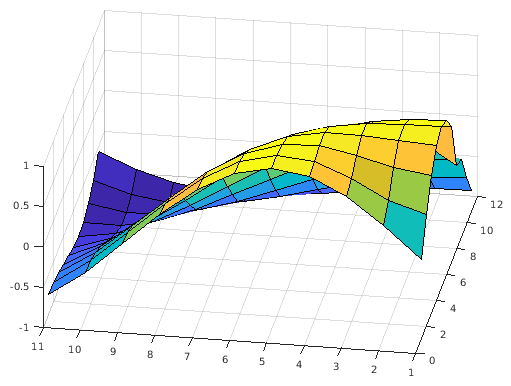

  • Darstellung als Oberfläche
    • surf(demo1)

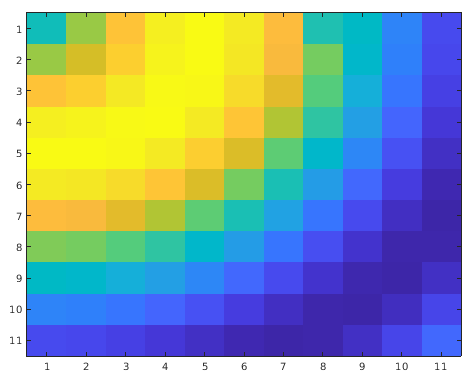

  • Darstellung als Bild
    • imagesc(demo1)

    • Farben gemäß aktueller Farbtabelle
• Darstellung zweidimensionaler Funktionen:
  • Beispielfunktion
    •
    • soll graphisch dargestellt werden
  • Funktion in Matlabdatei demo2dfunc.m gegeben
  • Bereiche für x und y in Vektoren vorgegeben
    • x = -3:0.1:3;
      y = -5:0.1:5;
  • benötigt werden nun Werte als Matrix
    •
  • daher zunächst Hilfsmatrizen X, Y bestimmen

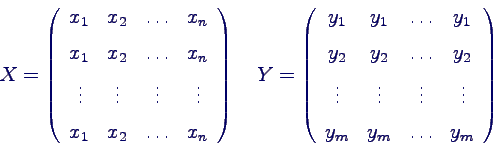

    • [X,Y] = meshgrid(x,y);
    • erzeugt Matrizen
    •

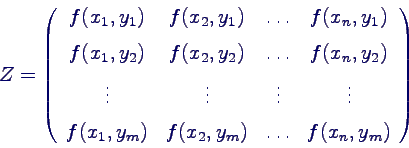

  • Funktionswerte als Matrix jetzt einfach mit
    • Z = demo2dfunc(X, Y);
  • 3d-Darstellung z. B. mit
    • mesh(X, Y, Z)

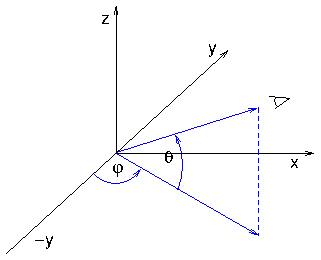

  • Anpassen des Blickpunkts (Viewpoint)
    • interaktiv oder mit view(phi, theta)
    • phi: Winkel in Grad in der x-y-Ebene, zur negativen y-Achse
    • theta: Winkel in Grad zur z-Achse, bezogen auf die xy-Ebene
    •
    • Standardwerte: phi = -37.5°, theta = 30°
    • hier: view(-10, 40)
  • Achsenbeschriftung
    • xlabel("x","FontSize",14);
      ylabel("y","FontSize",14);
      zlabel("z","FontSize",14);
  • Drehen der Beschriftung der z-Achse
    • hz = get(gca(),"ZLabel");
      set(hz,"Rotation", 0.0);
  • Verschiebung der Beschriftung der y-Achse
    • hy = get(gca(),"YLabel");
      get(hy,"Position") % liefert aktuellen Wert -3.4289 -1.5464 -2.7851
      set(hy,"Position", [-10.3 -64 20]);

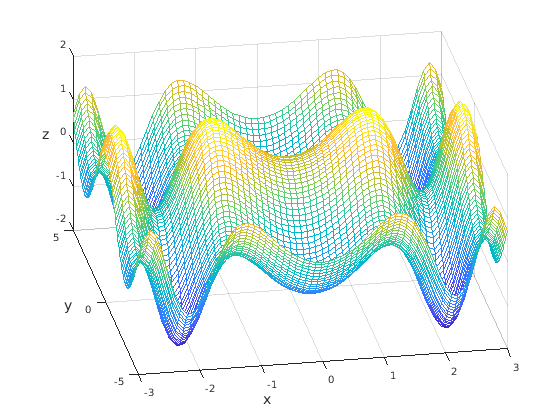

  • Ergebnis
    •
• Beschreibung eines Fachwerks mit Matrizen:

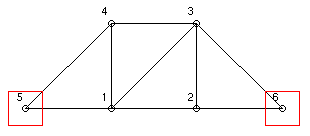

  • zweidimensionales Fachwerk mit einigen festen Knoten
    •
  • physikalische Größen
    • Masse m der Knoten (jeweils gleich)
    • Federkonstante c der Balken (jeweils gleich)
  • geometrische Größen
    • 2d-Koordinaten der Knoten
    • welche Knoten sind fest gelagert?
    • zwischen welchen Knoten sitzen Balken?
  • mögliche Beschreibungsweise
    • M Knoten insgesamt, davon N bewegliche
    • Knoten so numerieren, dass bewegliche zuerst kommen
    • Koordinaten der Knoten als 2xM-Matrix
    •
    • symmetrische Verbindungsmatrix A mit
    •
  • Beispiel in Matlab
    • N = 4;
      m = 1;
      c = 1;
      x0 = [1 2 2 1 0 3; 0 0 1 1 0 0];
      A = [0 1 1 1 1 0; 1 0 1 0 0 1; 1 1 0 1 0 1; ...
           1 0 1 0 1 0; 1 0 0 1 0 0; 0 1 1 0 0 0];
• Aufgaben:
  • Aufgabe 5
  • Aufgabe 6
