Lösung von Aufgabe 13
- Parameter im linearisierten Fall:
- Auslenkung aus der Gleichgewichtslage nach
Lösung 10
- Vergleich der linearisierten Gleichung mit der
Schwingungsgleichung liefert
- die Schwingungsdauer beträgt also
- Lösung der nichtlinearen Bewegungsgleichung mit
Matlab:
- Zur Lösung mit Matlab wird die Bewegungsgleichung
wieder in Standardweise in ein System 1. Ordnung überführt und die
rechten Seiten als Matlabfunktion dgl13 definiert.

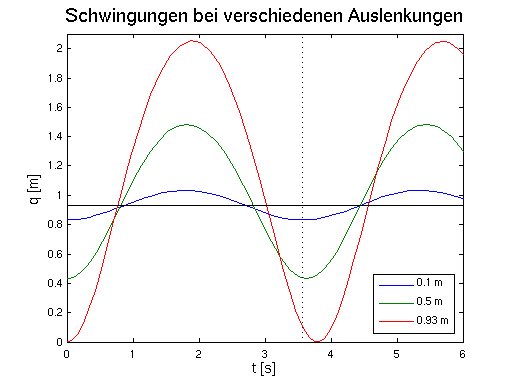

- Das Gleichungssystem wird mit ode45 gelöst und für die drei Anfangswerte geplottet.
- Bei den beiden kleineren Auslenkungen erhält man
eine sehr gute Übereinstimmung mit a., allerdings ist die 2. Kurve
schon etwas unsymmetrisch. Bei der großen Auslenkung ist die Kurve
deutlich anharmonisch und die Schwingungsdauer etwas größer.
- vollständiges Matlab-Skript zur Aufgabe
