Turbulente Strömung in kreisförmigen Rohren
-
Turbulenz im Rohr:
- ab Re > 2320
- bei fast allen praktischen Rohrströmungen
- Reibungsverluste durch Schubspannungen und durch
turbulente Vermischung
- Unebenheiten in der Rohrwand sehr wichtig
-
Wandrauheit k:
- angegeben als durchschnittliche Höhe der
Unebenheiten
-

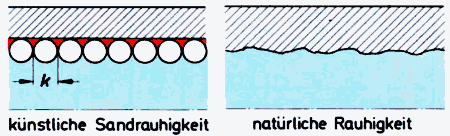

statt natürlicher Unregelmäßigkeit bezogen auf eine "gleichmäßig
rauhe" Oberfläche (Sandrauheit)
-
einige typische Werte (nach [1] Tafel 31)
Material |
Zustand |
k/[mm] |
gezogenes Metallrohr |
neu |
0.0013 |
Gummischlauch |
neu |
0.0016 |
Gusseisen |
neu |
0.2 - 0.6 |
|
leicht angerostet |
0.5 - 1.5 |
Betonrohr |
neu |
0.3 - 0.8 |
-
damit 3 dimensionslose Kennzahlen der Rohrströmung:
-
Geschwindigkeitsverteilung:
-
grundsätzliches Verhalten
-
in der Nähe der Rohrwand (r = d/2 =: r0)
- w(r0) = 0
- → Re klein in direkter Nähe zur Wand
- → laminare Strömung in der
Grenzschicht
- → parabolisches
Geschwindigkeitsprofil
-
halbempirische Beziehung für die Dicke δl
(Prandtl)
-
Näherung für w(r) im turbulenten Bereich
- w(r)/wmax = (1 -
r/r0)1/n
- Exponent n hängt von Re und k/d ab, wächst mit
k/d
-

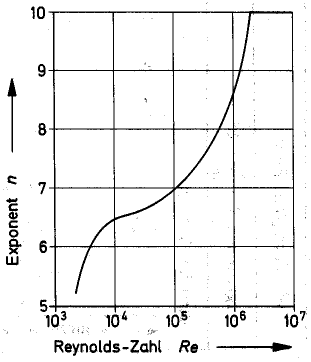

bei glatten Rohren (k/d klein) erhält man n aus dem Bild
-
Mittlere Geschwindigkeit :
-
durch den Volumenstrom gegeben als
-
Integrieren des Volumenstroms über dünne Zylinderschalen wie beim
laminaren Fall liefert:
-
Einsetzen des Potenzansatzes ergibt
-
partielle Integration (oder eine Integraltafel) liefert
schließlich
-
einige Werte
n |
/wmax |
6 |
0.7912 |
7 |
0.8167 |
8 |
0.8366 |
9 |
0.8526 |
-
Druckabfall:
-
direkt aus der Definition der Rohrreibungszahl λ
-
grundlegende Beziehung
-

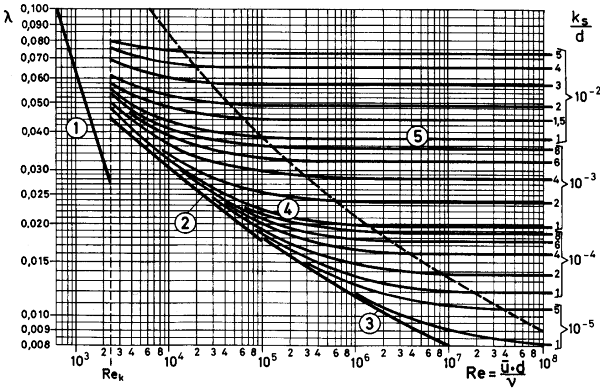

graphisch
-
Einige halbempirische Beziehungen für verschiedene Bereiche
-
hydraulisch glatte Rohre (Re k/d < 65)
-
hydraulisch rauhe Rohre (Re k/d > 1300)
-
Übergangsbereich (65 < Re k/d < 1300)
-
Aufgaben:
