Ausströmvorgänge

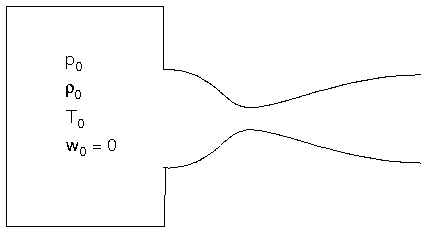

- Ausströmen aus einem Kessel:
- adiabates Ausströmen von perfektem Gas
- Anfangsgeschwindigkeit w0 = 0
- Ausgangsdruck p gegeben
- Dichte und Temperatur mit Adiabatengleichung
- Geschwindigkeit nach dem Energiesatz
- Maximalgeschwindigkeit

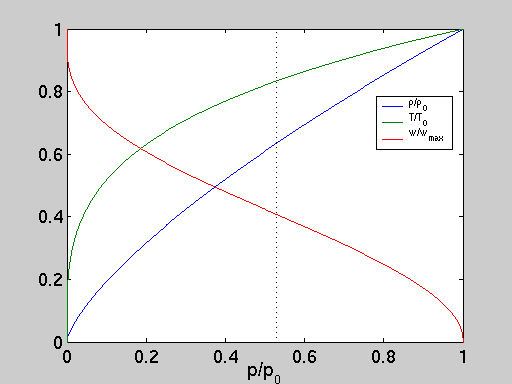

- graphisch für Luft (κ
= 1.4)
- Machzahl:
- in Abhängigkeit von p

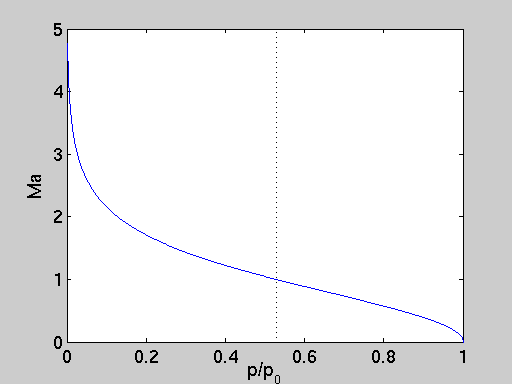

- graphisch für κ
= 1.4
- Strömung "näherungsweise inkompressibel" für
- Ma < 0.3
- →
p/p0 > 0.93
- →
ρ/ρ0
> 0.95
- Dichteänderung kleiner 5%
- kritischer Druck p* bei Ma = 1 →
- Werte der anderen Größen beim kritischen Druck sofort durch
Einsetzen
- bei Luft
p*/p0 |
0.528 |
ρ*/ρ0
|
0.634 |
T*/T0 |
0.833 |
w*/wmax |
0.408 |
- Massenstromdichte j:
- Masse pro Zeit und Querschnittsfläche
- gegeben durch
- Abhängigkeit vom Druck

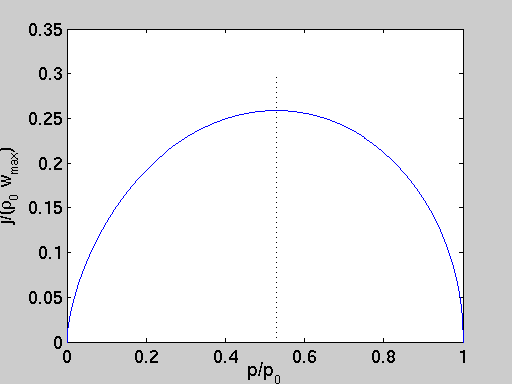

- graphisch
- Maximum bei p*/p0, also Ma = 1
- für Luft
- Strömung bei veränderlichem Querschnitt:
- Kontinuitätsgleichung →
- Querschnitt wächst →
Stromdichte sinkt und umgekehrt
- wegen Maximum von j(p) verschiedenes Verhalten für Ma >
1 bzw. Ma < 1
- z.B. bei wachsendem Querschnitt
- Unterschallströmung (Ma < 1)
- Stromdichte sinkt
- →
Druck steigt
- →
Dichte und Temperatur steigen
- →
Geschwindigkeit sinkt
- Überschallströmung (Ma > 1)
- Stromdichte sinkt
- →
Druck sinkt
- →
Dichte und Temperatur sinken
- →
Geschwindigkeit steigt
- Lavaldüse:
- zur Erzeugung einer Überschallströmung, etwa in Dampfturbinen
oder Strahltriebwerken
- Funktionsweise
- erst Verengung →
Geschwindigkeit steigt
- dünnste Stelle: w = a (Ma = 1)
- Verbreiterung →
w steigt weiter

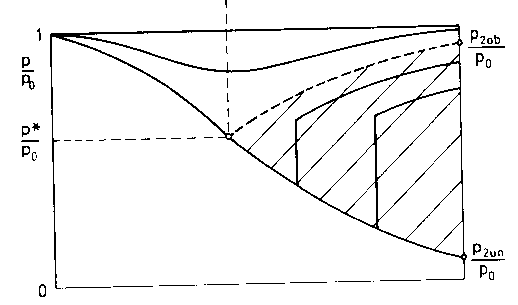

- Druckverlauf
- Außendruck p2 > p2,ob
- →
reine Unterschallströmung (Venturirohr)
- Außendruck p2 = p2,un
- →
kritischer Druck an engster Stelle (*)
- →
Überschallströmung entsteht
- Außendruck p2 < p2,un
- Druck bei (*) auch nur p*
- Stromdichte bleibt konstant (sinkt nicht ab)
- Nachexpansion am Düsenende
- Zwischenbereich p2,ob > p2 >
p2,un
- Verdichtungsstoß, nicht adiabatisch

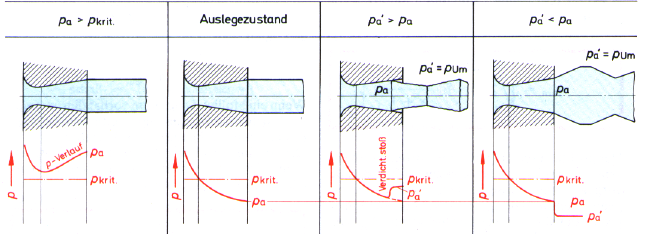

- zusammengefasst
- Aufgaben:
