Aufgabe 5

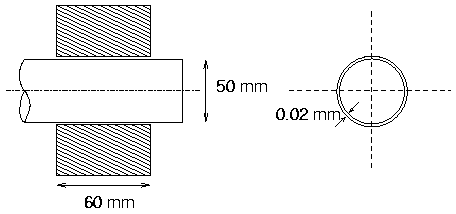

- Ein Zapfen mit einem Durchmesser d = 50 mm hat in einer
Aufnahmebohrung der Länge l = 60 mm ein Spiel (= Differenz der
Durchmesser) von s = 0.04 mm. Im Spalt befindet sich Spindelöl bei 60
°C (η = 4.179 · 10-3 kg/(s m)).
- Wie groß sind Schubspannung, Reibungsmoment und
Verlustleistung, wenn der Zapfen zentrisch mit einer Drehzahl n = 3000
U/min läuft?
- Hinweis:
- Die Geschwindigkeitsverteilung im Spalt kann
näherungsweise als linear angenommen werden.
- Lösung
