Lösung von Aufgabe 13
- Eigenfrequenzen und Eigenschwingungen:
- Matrizen der Bewegungsgleichung
- charakteristisches Polynom in η
= ω s
- Eigenfrequenzen durch (numerische) Lösung des charakteristischen
Polynoms
- ω1
= 0.706 1/s
- ω2
= 1.362 1/s
- ω3
= 1.883 1/s
- Eigenschwingungen durch Lösung des homogenen Systems,
wobei (nachträglich) so normiert wurde, dass der größte Wert 1 ist
- Bestimmung der Vergrößerungsfunktionen durch Modalanalyse:
- Modalmatrix
- Massenmatrix m
- modale Anregungen
- Lösung in Hauptkoordinaten
- Rücktransformation liefert die Vergrößerungsfunktionen

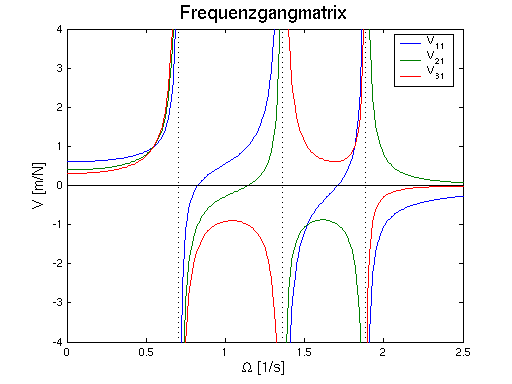

- graphisch
