Lösung von Aufgabe 21
-
Die Randbedingungen bei 0 bei fester Einspannung sind
-
Kräftegleichgewicht der Masse m am Ende des Balkens
-
Weiterhin gilt die Momentenfreiheit am freien Ende
-
Geht man mit dem Produktansatz
-
in die dynamische Randbedingung bei L ein, folgt
-
Setzt man alle vier Randbedingungen in die allgemeine Form von Q(x)
ein, ergeben sich - wieder mit κ = μ L - die folgenden
Gleichungen
-
Der Vorfaktor vor der eckigen Klammer kann mit den Beziehungen
-
umgeschrieben werden zu
-
wobei mit den gegebenen Werten
-
Damit lautet die 4. Gleichung
-
Nun werden die ersten zwei Gleichungen benutzt, um die Variablen ch und sh zu elimieren. Es bleiben die
folgenden zwei Gleichungen übrig:
-
Damit nicht-triviale Lösungen existieren, muss die Systemdeterminante
verschwinden. Nach etwas Rechnerei ergibt sich daraus
- Die Lösungen dieser transzendenten Gleichung lassen
sich für gegebenes γ wieder graphisch oder numerisch
bestimmen.
-

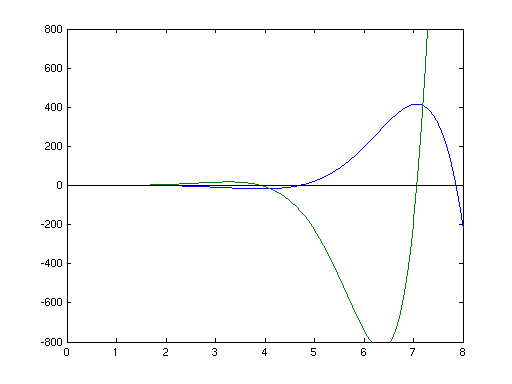

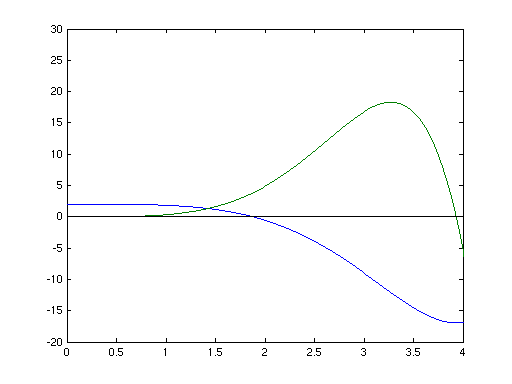

graphisch als Schnittpunkte von
-
ergibt stark angefachte Schwingungen
-
numerisch mit Startwerten aus der Graphik
- κ1 = 1.423
- κ2 = 4.113
- κ3 = 7.192
-
daraus ergeben sich die Eigenfrequenzen zu
- ω1 = 436.1 1/s
- ω2 = 3642 1/s
- ω3 = 11140 1/s
