Lösung von Aufgabe 4
- Bewegungsgleichungen:
- Die Kräfte sind
- Daher lauten die Bewegungsgleichungen
- Daraus liest man sofort die Matrizen ab
- Bestimmung der Eigenfrequenzen:

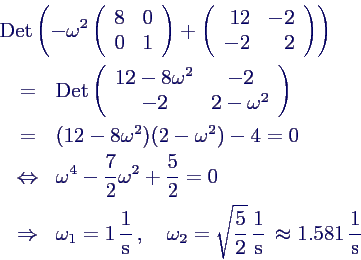

- Die charakteristische Gleichung liefert (unter
Weglassen der Einheiten)
- Eigenschwingungen:

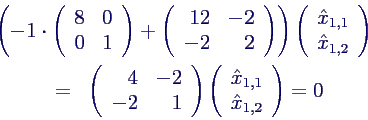

- Zur Bestimmung des 1. Eigenvektors setzen wir
ω1 in die skalierte Gleichung ein
- Die Wahl 1,1 = 1 liefert 1,2
= 2, also ist der 1. Eigenvektor
- Die Form der 1. Eigenschwingung ist somit

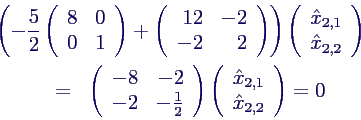

- analog erhält man auch den Eigenvektor zu
ω2
- Die Wahl 2,1 = 1 liefert 2,2
= -4, somit ist der 2. Eigenvektor
- und die 2. Eigenschwingung
- Bewegung bei gegebenen Anfangsbedingungen
- Die Modalmatrix ist
- damit erhält man die modale Massenmatrix
- und ihre Inverse
- Als nächstes bestimmt man die inverse Modalmatrix
- Die Anfangsbedingungen waren gegeben als
- in Hauptkoordinaten bedeutet das
- Die Lösung in Hauptkoordinaten ergibt sich aus
diesen Anfangsbedingungen sofort zu
- Rücktransformation liefert schließlich die Lösung in
Ausgangskoordinaten
- Plot
- Anregen der 2. Eigenschwingung:
- Die Anfangsbedingungen müssen selbst die Form der 2.
Eigenschwingung haben, damit nur diese angeregt wird, d.h. mit
beliebiger Amplitude A
- Dann ergibt sich nämlich als Anfangsbedingung in
Hauptkoordinaten
- also wird wirklich nur die 2. Eigenschwingung
angeregt.
- Natürlich kann man das Ergebnis auch direkt durch
Rückwärtsrechnen herleiten: In Hauptkoordinaten sollen die
Anfangsbedingungen die Form haben
- Dann lauten sie in Ausgangskoordinaten
- entsprechen also dem 2. Eigenvektor, wie eingangs
behauptet.
