Lösung von Aufgabe 7
- Eigenfrequenzen und -schwingungen:
- Bewegungsgleichung des Gesamtsystems
- mit
- Charakteristische Gleichung für η = ω s
- Entwickeln nach der letzten Zeile liefert das Polynom
- Nullstellen ergeben
- Eigenschwingungen als Lösungen der homogenen Gleichung
- ergibt
- Interpretation
- 1. Eigenschwingung: alle Scheiben drehen sich gleichartig,
entspricht einer Rotation der ganzen Welle
- 2. Eigenschwingung: Scheiben 1 und 2 bewegen sich zusammen
gegen Scheibe 3
- 3. Eigenschwingung: Scheiben 1 und 2 schwingen schnell
gegeneinander, Scheibe 3 ist nahezu unbeteiligt
- Bewegung der 1. Scheibe:
- Angangsbedingungen
- Modalmatrix ist
- Daraus erhält man die Massenelemente
- und die inverse Modalmatrix
- Anfangsbedingungen in Hauptkoordinaten
- Amplituden i
der i-ten Eigenschwingung
- Die Phase beträgt immer ±π/2, je nach Vorzeichen
von i(0),
d.h. es sind reine Sinusschwingungen. In Hauptkoordinaten somit
- Interpretation:
- Sehr niedrige Grundschwingung ω1 entspricht
der sehr weichen Welle c1: Die ganze Welle außer
dem 1. Abschnitt dreht sich gleichförmig langsam hinundher.
- Sehr steife Welle c3 → 3. Eigenschwingung
mit großem ω3 wird kaum angeregt.
- Rücktransformation
- speziell für θ1 erhält man

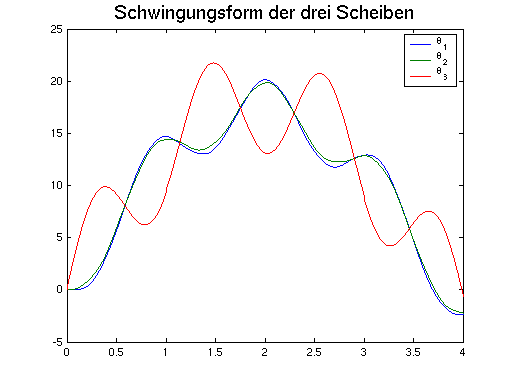

- graphisch für alle drei Scheiben

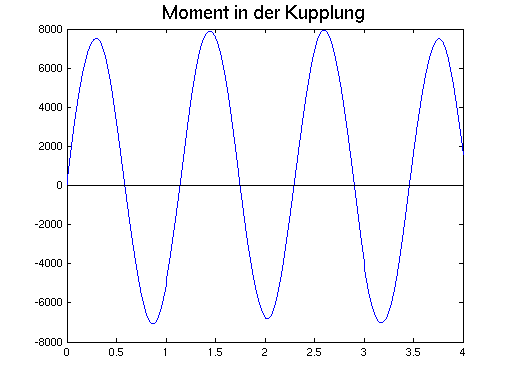

- Kupplungsmoment:
- Mk ist gegeben durch
- graphisch
- Mk schwingt nahezu harmonisch gemäß
der 2. Eigenschwingung
