Einfache Grundkörper

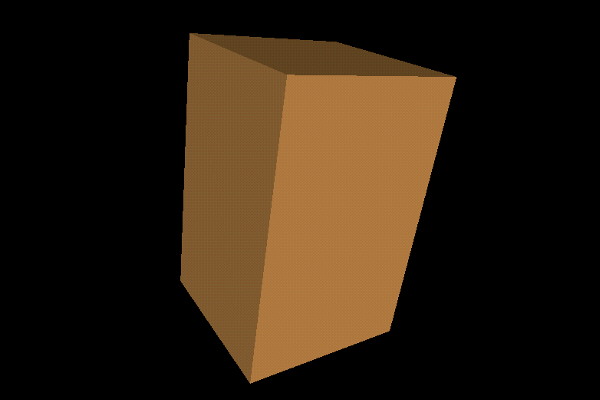

• Grundgerüst unseres Satelliten ist ein Quader (Source):



• Aufbau einer VRML-Datei:
• Header (Typ, Zeichensatz)
• Szene (Hierarchie von Knoten)
• eingestreute Kommentare (vom # bis zum Zeilenende)
• einfache Knoten:

Shape: beschreibt Objekt als Geometrie (geometry) + Oberfläche (appearance)

Appearance: im Beispiel einfach die Farbe (diffuseColor) als R G B.

Geometry: z.B. Grundgeometrien

• Box, Cylinder, Cone, Sphere
• Jeder Knoten hat Felder (Parameter) mit jeweils bestimmtem Typ:

Knoten	Feld	Typ	Bemerkung
Box	size	SFVec3f	(3d-Vector, jeweils aus R)
Sphere	radius	SFFloat	(hier > 0.0)
Material	diffuseColor	SFColor	(RGB-Wert, jeweils aus [0,1])
Shape	appearance	SFNode	(selber ein Knoten)
	geometry	SFNode
