Komplexe Geometrien aus Flächen

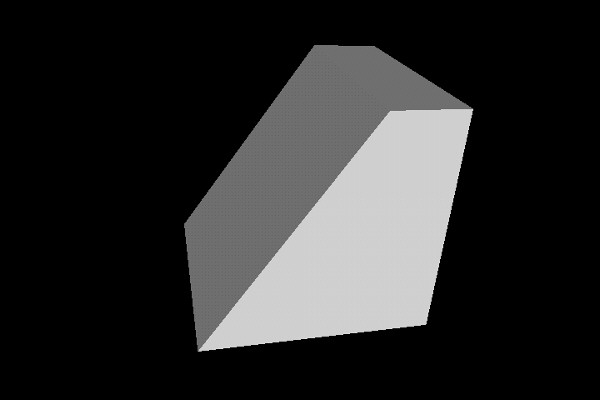

• Das Kopfstück des Satelliten hat eine etwas kompliziertere Geometrie: (Source):



• IndexedFaceSet: wichtigster Knoten für komplexe Oberflächen

• viele Felder, darunter:

coord	Unterknoten Coordinate mit Liste von 3D-Vektoren
coordIndex	Liste von Integern

• Coordinate listet alle Punkte des Objekts auf.

• coordIndex beschreibt Flächen als Listen von Punkten, jeweils durch Index 0,.. N in Coordinate gegeben

Wert -1 trennt Flächen voneinander

Reihenfolge der Punkte: von außen gesehen im positiven Drehsinn

• Beispiel: Quadrat

•     IndexedFaceSet {
        coord Coordinate {
          point [0 0 0, 0 1 0, 1 1 0, 1 0 0]
        }
        coordIndex [0,1,2,3, -1]    # letzte -1 optional
      }
